HMI
Локальное управление оборудованием
- Панель непосредственно у машины
- Управление и уставки
- Сообщения
- Локальная диагностика
HMI / SCADA · промышленная автоматизация
Разработка SCADA-систем и программирование HMI
Оператор должен понимать состояние установки за несколько секунд.
Разрабатываю HMI и SCADA для промышленного оборудования: управление, состояния механизмов, аварии, тренды, архивы, рецепты и диагностика — от локальной панели до IPC/SCADA-системы.
Интерфейс промышленной установки
Вся установка — на одном понятном экране
PLC управляет установкой. HMI и SCADA показывают человеку, что в ней происходит. Хороший интерфейс собирает процесс, данные, состояния, тревоги и историю в понятную рабочую картину.
Процесс
72.4 %
Данные и состоянияPLC / данные
HMI / SCADAПроцесс → HMI / SCADA
Операторрешение / управление
Аварии01 активна
Тренды
РЕЖИМAUTO / RUN
HMI — это не просто красивые экраны.
Визуализация полезна только тогда, когда оператор быстро понимает, что делает установка, какой режим активен, почему механизм не запускается, где возникла неисправность и какое значение вышло за нормальный диапазон. Красивого дизайна недостаточно — интерфейс должен соответствовать реальной технологической логике машины.
Состояния видны сразуПричина остановки понятнееАварии структурированыВажные значения в фокусеНавигация логичнаМеньше лишних действий
Схематический пример
Схематический пример: информация без хаоса
Это не изображения клиентской системы, а нейтральная схема, показывающая разницу между перегруженной и структурированной подачей информации.
Перегруженный интерфейс
Много равнозначных элементов, мало визуального приоритета, сложнее понять главное.
Структурированная подача
Чёткая иерархия: состояние, ключевые параметры, тревоги и действия находятся там, где оператор их ожидает.
HMI / SCADA · INTERACTIVE
Не просто посмотреть. Попробовать в работе.
Перед вами демонстрационная дозировочно-смесительная установка. Переключайте экраны, запускайте цикл, меняйте режим и смотрите, как интерфейс объясняет состояние оборудования.
01 · Выберите экран02 · Запустите цикл03 · Проверьте диагностику
Интерактивный пример · все значения и события моделируются в браузере.
Для интерактивной демонстрации включите JavaScript. Пример показывает обзор установки, управление, сообщения, тренды и настройки.
HMI или SCADA?
Граница между ними не всегда жёсткая. Для заказчика важнее понять масштаб и задачу интерфейса.
SCADA
Контроль и управление более крупной системой
- IPC / PC
- Несколько участков установки
- Центральный обзор
- Архивы, тренды, события
Одна информация — несколько уровней
Визуализация работает вместе с программой управления. Пример одного технологического значения показывает, как данные проходят от реального процесса к оператору.
Датчик
Измеряет значение в установке
PLC
Обрабатывает сигнал, состояния и пределы
HMI / SCADA
Показывает состояние, сохраняет историю, формирует сообщения
Оператор
Видит ситуацию и принимает решение
Хорошая авария должна объяснять проблему.
Сообщение «ERROR 17» почти не помогает оператору. Полезная диагностика показывает устройство, область, отсутствующее условие, время события и текущий статус — если эти данные доступны в проекте.
ВремяУзелСостояниеСообщениеСтатус
14:32:08Конвейер 02AUTOРазрешение привода отсутствуетАКТИВНА
14:31:55Привод 02FAULTПривод сообщил ошибкуПРОВЕРИТЬ
14:28:40ЛинияRUNАвтоматический режим стабиленOK
Схематический пример
Процесс нужно не только видеть сейчас — важно понимать, что происходило раньше.
Тренды и архивы помогают анализировать ход процесса, замечать отклонения, сопоставлять события по времени и после диагностики проверять эффект изменений. Это рабочий инструмент, а не обещание «Big Data».
- Температура и давление
- Скорость и ток
- Другие технологические значения
- История и временная привязка событий
TREND
T1P1
Схематический пример
С какими системами работаю
Siemens — сильная практическая компетенция. Архитектура и набор функций выбираются под конкретный проект; SCADA и сторонние платформы рассматриваются проектно.
Siemens HMI / WinCC
От панели у машины до PC-/IPC-базированной визуализации.
Basic PanelsComfort PanelsUnified Comfort PanelsWinCC Runtime AdvancedWinCC Runtime ProfessionalWinCC UnifiedSiemens IPC
Проектная интеграция
Связь с PLC, права, Alarm Management, архивы, рецепты и диагностика — в согласованном объёме.
PLC ↔ HMISCADA / IPCPROFINETOPCМногоязычностьПользователи

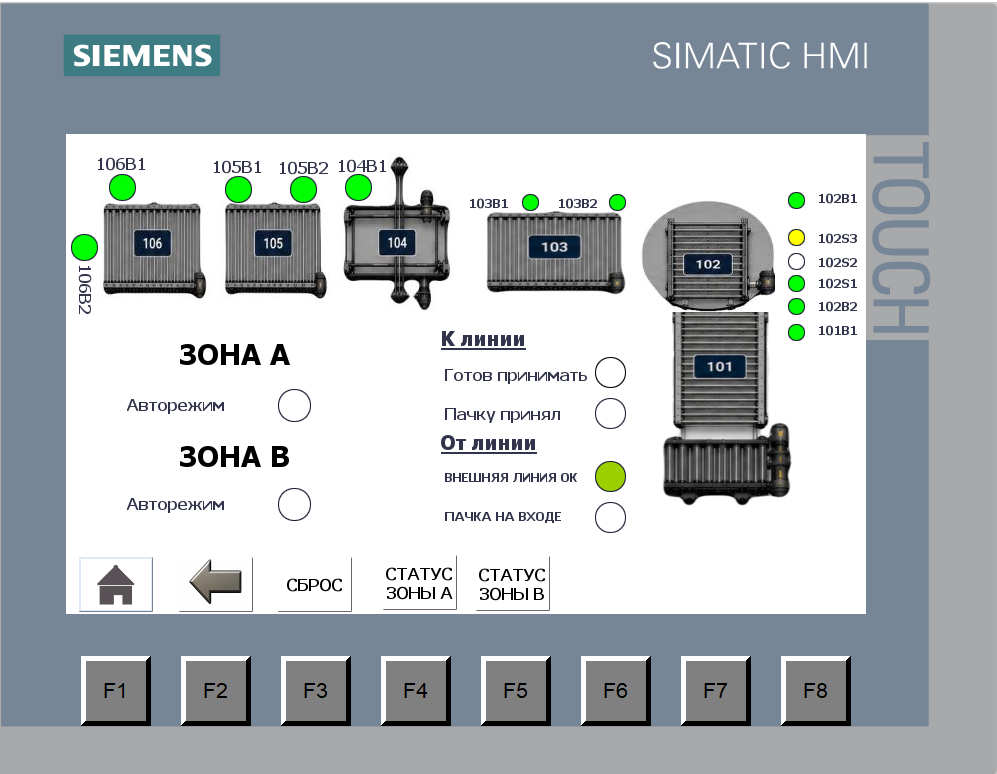

Проект в Ижевске
Собственная HMI-разработка. Вся линия на одном экране.
Обзор транспортировки и упаковки пакетов ДСП: механизмы, зоны A/B, сигналы готовности и переходы между участками. Оператор видит структуру линии и может быстро определить, где остановился процесс.
- Зоны A / B
- Состояния механизмов
- Готовность линии
SCADA / диагностика
Восстановление Prisma / WEBFactory
Реальный пример работы с устаревшей визуализацией, Siemens S7-414 и OPC-коммуникацией.
Case 002 →Понятно с первого взгляда
Интерфейс — для человека у машины.
Оператору не нужно помнить адреса, биты и внутреннюю логику PLC. Ему нужно увидеть состояние, понять причину и выбрать следующее действие.
Видеть
Режим, состояние и ключевые значения собраны в одном контексте.
Понимать
Сообщение указывает узел и условие, которое требует внимания.
Действовать
Нужная команда или настройка находится рядом с задачей.
HMI показывает то, что знает PLC.
Хорошая визуализация начинается с понятных состояний и структурированных данных в PLC. Поэтому в комплексных проектах PLC и HMI проектируются как единая система.
PLC / HMI
Хорошая визуализация начинается с понятных состояний и структурированных данных в PLC. Поэтому в комплексных проектах PLC и HMI проектируются как единая система.
Программирование ПЛК / PLC →Хорошая визуализация сокращает время поиска неисправности.
Вместо «мотор не работает» интерфейс может показать запрос на запуск, отсутствие разрешения, ошибку привода или отсутствие обратной связи — если такая диагностика предусмотрена проектом.
Диагностика оборудования →Частые вопросы
Какие HMI и SCADA вы разрабатываете?
Работаю с Siemens Basic, Comfort и Unified Panels, WinCC Runtime и IPC/SCADA-решениями. Другие платформы рассматриваются проектно, если это подтверждается техническими условиями.
Чем HMI отличается от SCADA?
HMI обычно используется для локального управления оборудованием, а SCADA — для более крупного централизованного обзора, архивов, событий и нескольких участков. На практике граница зависит от архитектуры проекта.
Можно ли модернизировать существующую визуализацию?
Да. Сначала анализируются существующие функции, теги, сообщения, экраны и связь с PLC. Затем определяется, что можно перенести, улучшить или заменить.
Нужен ли готовый PLC-проект?
Для полноценной интеграции HMI/SCADA нужна понятная структура данных и доступ к необходимым сигналам PLC. Если проект разрабатывается комплексно, PLC и визуализация проектируются совместно.
HMI / SCADA
Нужна HMI или SCADA для вашей установки?
Можно прислать описание оборудования, PLC, количество экранов или существующую визуализацию. Я посмотрю задачу и предложу структуру интерфейса.
