ОТ СИМПТОМА — К ПРИЧИНЕ

Диагностика и поиск неисправностей промышленного оборудования

Ошибка видна в одном месте. Причина может находиться совсем в другом.

Системно анализирую PLC, сигналы, приводы, промышленную связь и электрическую часть, чтобы определить реальную причину неисправности и восстановить работу оборудования.

Описать неисправность Реальные случаи диагностики

01 / 08

СИМПТОММотор не запускается

СигналыУсловияРеальная причина

Техническая иллюстрация. Реальные цепи и последовательность проверки зависят от оборудования.

Проследить сигнал. Найти разрыв.

Проверяется не только место, где появилась ошибка, но и условия до него — от датчика и логики до команды, привода и обратной связи.

01Датчик
02Вход PLC
03Логика / блокировка
04Команда
05Промышленная сеть
06Привод
07Мотор
08Обратная связь

ПРИЧИНА НАЙДЕНА В ПРИМЕРЕ

Нет обратного сигнала

В этой схеме команда проходит, а ожидаемое подтверждение отсутствует. Причину отсутствия сигнала в реальной установке нужно подтвердить отдельно.

Ожидает проверкиПроверяетсяОтклонениеПричина локализована

Техническая иллюстрация. Реальные цепи и последовательность проверки зависят от оборудования.

Попробуйте пример диагностики

Двигатель не запускается. Посмотрите, как проверка условий сужает область поиска.

ДЕМОНСТРАЦИЯPLC → DRIVE → MOTOR

ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ

01Команда запуска✓ Есть
02Блокировки PLC✓ Разрешено
03Связь с приводом✓ Работает
04Привод готов✕ Нет

Для запуска примера включите JavaScript. В этом сценарии команда и связь есть, но сигнал готовности привода отсутствует.

Готово к проверке

Монитор сигналов

DEMO / 01

START_REQUESTНе проверено

SAFETY_OKНе проверено

AUTO_MODEНе проверено

DRIVE_READYНе проверено

MOTOR_FEEDBACKНе проверено

Состояния в этом примере моделируются. Проверка не изменяет защитные функции.

НАЙДЕНА ТОЧКА ДЛЯ ДАЛЬНЕЙШЕЙ ПРОВЕРКИ

Привод не готов к запуску

Это ещё не означает, что преобразователь неисправен. Дальше исследуются его сообщения, питание, условия готовности и связанные сигналы. Для вывода нужны реальные данные.

Это демонстрационный пример принципа поиска неисправности. Связи с реальным оборудованием нет.

Один симптом — много возможных причин.

СИМПТОМ

Мотор не запускается

Выберите возможную область проверки

Есть ли требуемое состояние и соответствует ли сигнал реальному процессу?

Какое состояние контроллера и какой участок программы формирует команду?

Какая технологическая предпосылка запуска не выполнена?

Какое состояние сообщает система безопасности? Её функции сохраняются.

Доходит ли команда до нужного участника и возвращаются ли актуальные данные?

Есть ли готовность и какие сообщения записаны в диагностике привода?

Согласуются ли питание, схема и электрическая обратная связь?

Нет ли причины в нагрузке, движении или механическом состоянии узла?

Диагностика начинается с проверки цепочки условий. Неработающий мотор ещё не указывает на неисправность самого двигателя.

Что происходит с оборудованием?

Симптом задаёт отправную точку. Объём проверки определяется по реальной установке.

Оборудование не запускается

Сопоставляются запрос пуска, режим, разрешения, готовность оборудования и обратные сигналы.

Самопроизвольные остановки

Исследуются события перед остановкой, состояния цепей и условия процесса.

Ошибка появляется периодически

Сравниваются время события, изменения сигналов, состояние связи и нагрузка.

Привод уходит в аварию

Анализируются сообщения привода, питание, двигатель, нагрузка и обмен с контроллером.

PLC в STOP / ERROR

Изучаются диагностический буфер, аппаратная конфигурация и контекст перехода в это состояние.

HMI не видит PLC

Рассматриваются соединение, адресация, конфигурация обмена и состояние участников.

Ошибка PROFINET / PROFIBUS / Modbus

Проверяется, где нарушен обмен: участник, линия, питание, конфигурация или данные.

После ремонта оборудование не работает

Сопоставляются изменения после ремонта со схемой, сигналами и условиями запуска.

После замены компонента установка не запускается

Изучаются совместимость, конфигурация, назначение сигналов и обратные связи.

Причина остановки неизвестна

Сначала собираются наблюдения и сообщения, затем проверяются гипотезы по порядку.

Где может находиться проблема?

Надёжный поиск неисправности не ограничивается автоматически PLC-кодом. Программное условие может отражать реальное состояние другого узла.

ОБЛАСТЬ
ПРОВЕРКИ

Нагрузка, движение и фактическое состояние механизма.

Питание, коммутация и электрические обратные связи.

Сигналы от процесса и работа исполнительных устройств.

Готовность, диагностика, двигатель и условия работы.

Состояния, команды, разрешения и технологические блокировки.

PROFINET, PROFIBUS, Modbus, CAN и согласованность обмена.

Сообщения, отображаемые значения и связь визуализации с PLC.

Когда причина оказалась не там, где её искали.

CASE 008 / SCHNEIDER PACDRIVE

Месяц простоя. Один неверный обратный сигнал.

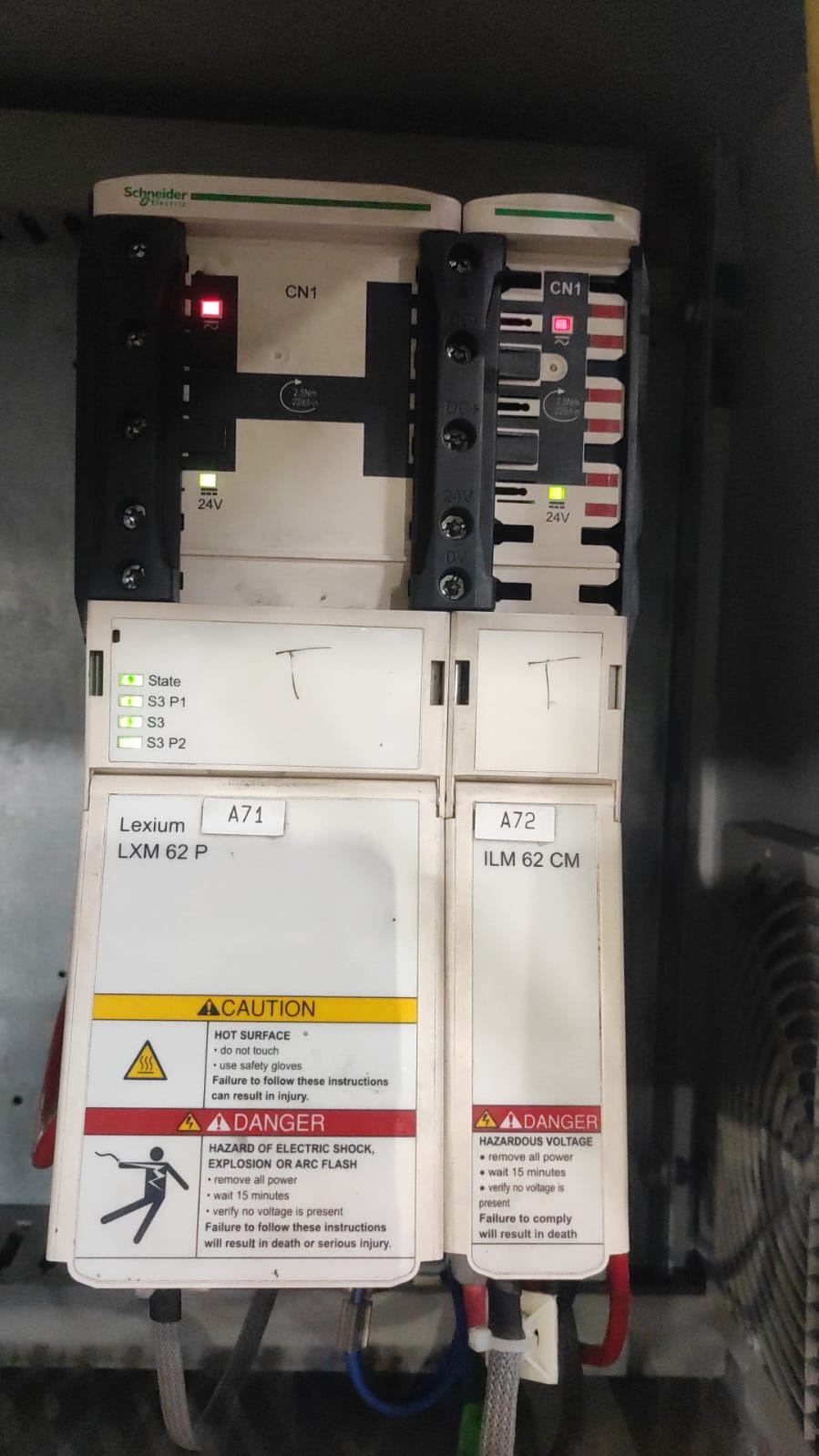

Реальное фото оборудования · Case 008 · Увеличить фото ↗

Упаковочная машина Schneider PacDrive не запускалась после замены сервопривода. Около месяца заказчик и электрики искали причину; производитель дважды подключался удалённо.

Проверка: Анализ реальных сигналов, блокировок и PLC-логики; сопоставление со схемой и обратными связями контакторов.
Причина: Неправильная электрическая обратная связь в цепи ранее заменённого реле KA20.
Результат: После корректировки подключения ошибка исчезла, машина запустилась. Дополнительная замена исправных компонентов не потребовалась.

Посмотреть весь кейс

≈ 1 месяцпростой до диагностики

≈ 2 часадиагностика в этом кейсе

100 %удалённая работа

Два часа — результат конкретного проекта, не обещание срока для любой неисправности.
