Кейс №08 · Удалённая диагностика
Месяц простоя — причина в одном контакте
Удалённая диагностика упаковочной машины Schneider PacDrive: примерно за два часа причина месячного простоя была найдена в неправильно подключённом контакте реле KA20.
Задача
После замены сервопривода упаковочная машина с Schneider PacDrive перестала запускаться. Около месяца заказчик вместе с электриками искал неисправность, производитель дважды подключался удалённо, проверялись приводы, питание и проводка, но решение найдено не было. Требовалось определить причину блокировки запуска без дальнейшей замены исправных компонентов.
Технические данные

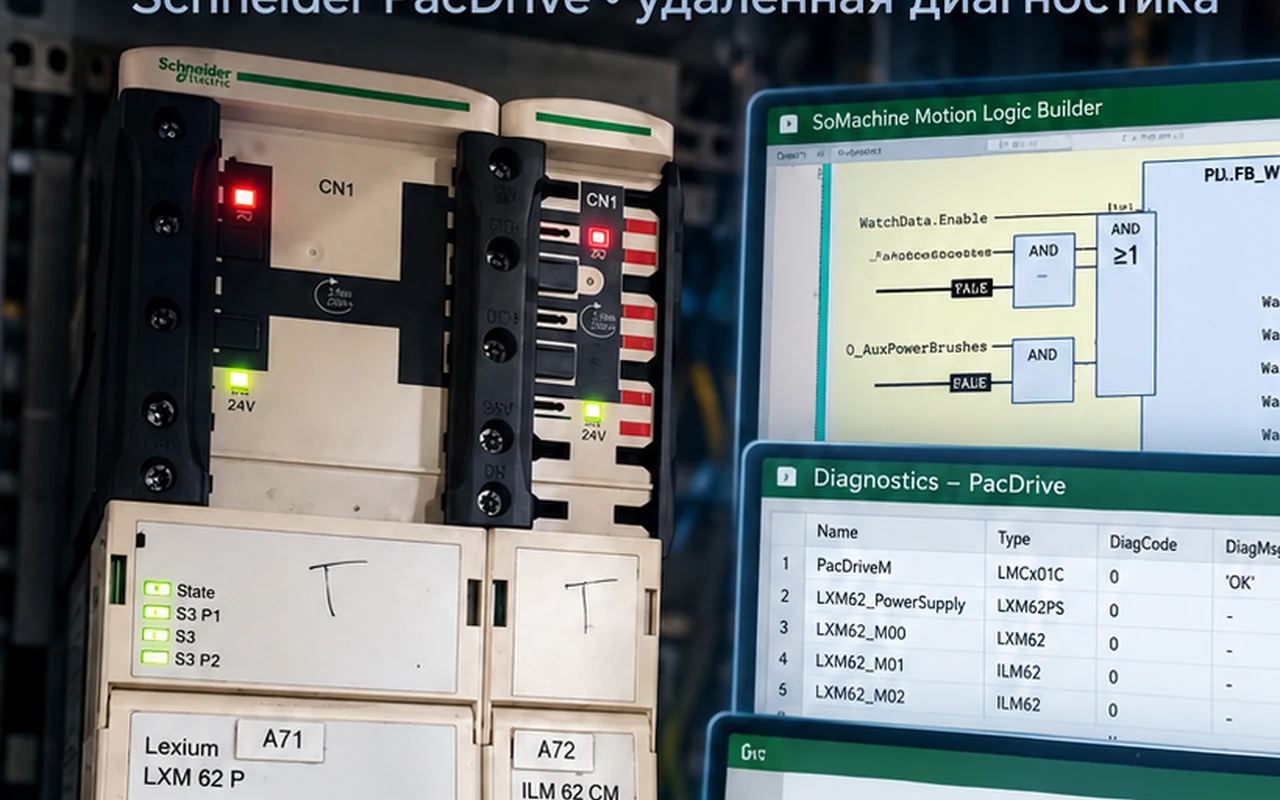

- Schneider Electric PacDrive
- Lexium LXM62
- SoMachine Motion Logic Builder
- PLC Logic
- Диагностика реальных сигналов
- Обратная связь контактора
- Реле KA20
- 100 % удалённая диагностика
- ≈ 2 часа диагностики
Что было выполнено
- Удалённое подключение к контроллеру Schneider PacDrive и работа с оригинальным проектом

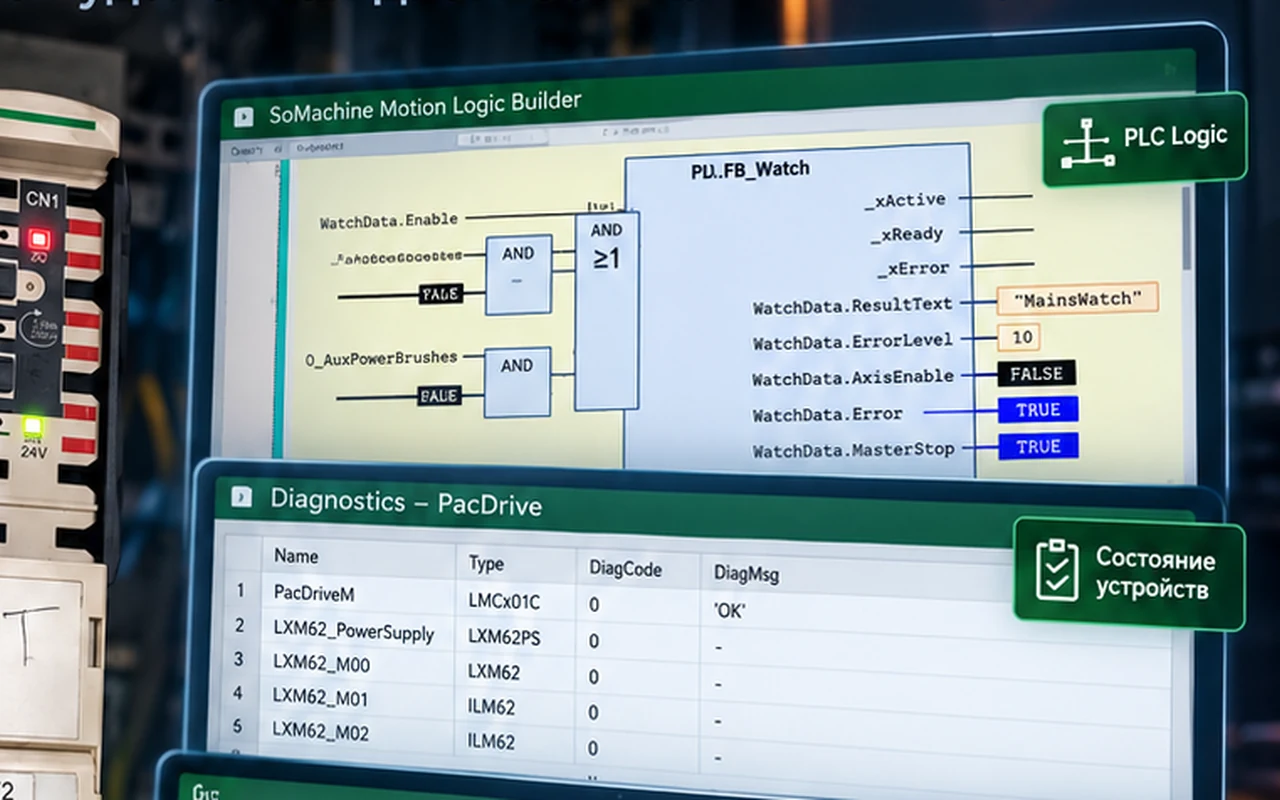

- Анализ реальных сигналов, блокировок и логики PLC в SoMachine Motion Logic Builder
- Сопоставление состояний программы с электрической схемой и обратными связями контакторов
- Локализация неправильной обратной связи от силового контактора
- Проверка цепи реле KA20, которое ранее было заменено
- Выявление подключения размыкающего контакта вместо замыкающего
- Переключение провода на правильный контакт и контрольный запуск машины
Результат
- Примерно за два часа удалённой диагностики причина неисправности была точно локализована
- После исправления контакта ошибка исчезла
- Машина запустилась сразу после корректировки подключения
- Дополнительная замена приводов и других исправных компонентов не потребовалась
- Месячный простой завершён устранением одной ошибки в цепи обратной связи
