HMI
Lokale Bedienung von Maschinen und Anlagen
- Panel direkt an der Maschine
- Bedienung und Sollwerte
- Meldungen
- Lokale Diagnose
HMI / SCADA · industrielle Automatisierung
HMI-Programmierung und SCADA-Systeme
Der Bediener soll den Anlagenzustand in wenigen Sekunden verstehen.
Ich entwickle HMI- und SCADA-Lösungen für Industrieanlagen: Bedienung, Zustände, Alarme, Trends, Archive, Rezepte und Diagnose – vom lokalen Panel bis zur IPC-/SCADA-Lösung.

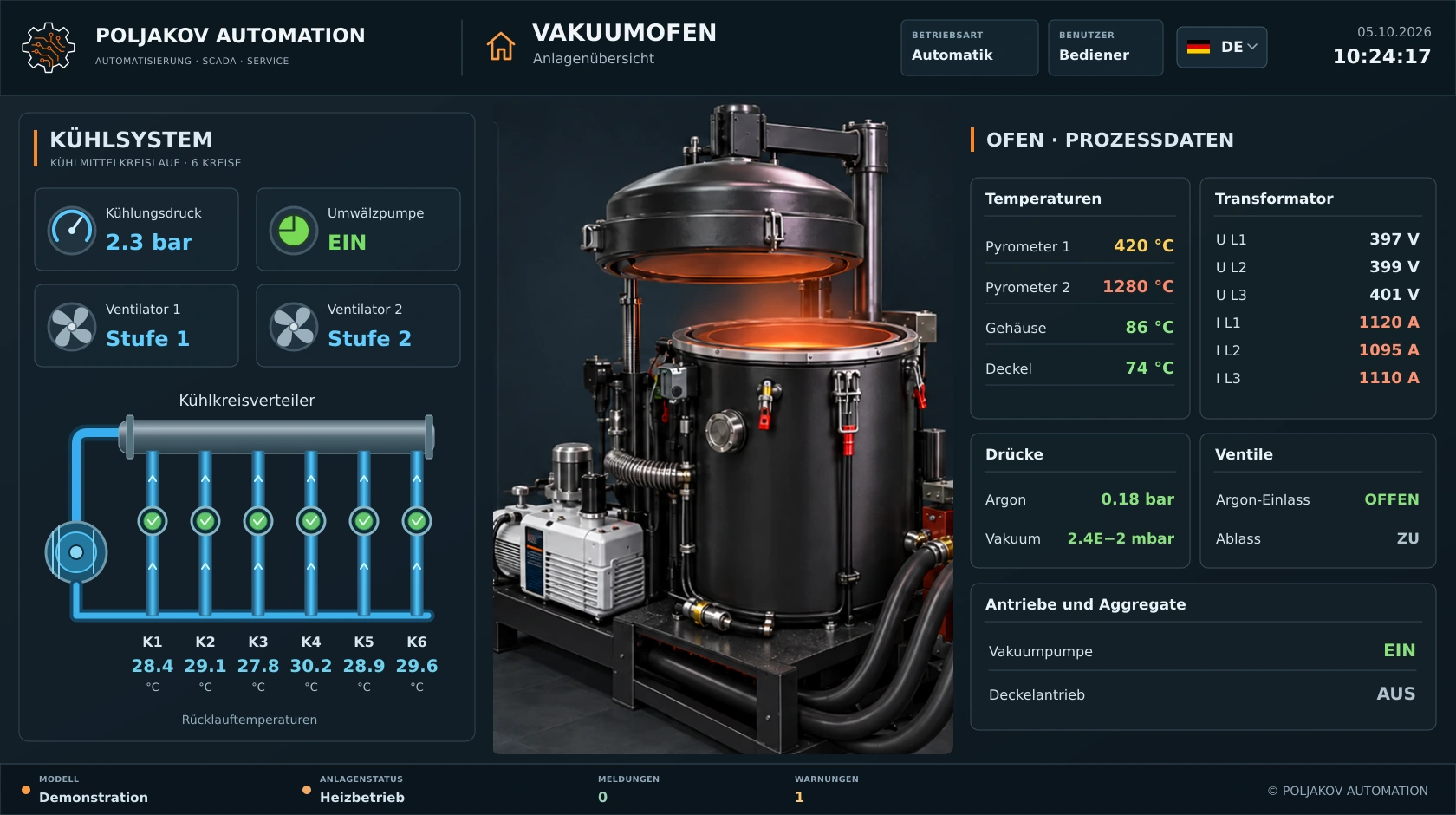

Industrielles Cockpit
Die gesamte Anlage — auf einem verständlichen Bildschirm
Die PLC steuert die Anlage. HMI und SCADA zeigen dem Menschen, was darin passiert. Eine gute Oberfläche verbindet Prozess, Daten, Zustände, Alarme und Historie zu einem verständlichen Arbeitsbild.
Prozess
72.4 %
Daten und ZuständePLC / data
HMI / SCADAProzess → HMI / SCADA
Bedienerdecision / control
Alarme01 active
Trends
MODEAUTO / RUN
HMI ist mehr als nur schöne Bilder.
Eine Visualisierung ist nur dann gut, wenn der Bediener schnell erkennt, was die Anlage tut, welcher Modus aktiv ist, warum etwas nicht startet, wo eine Störung liegt und welcher Wert außerhalb des normalen Bereichs liegt. Gutes Design allein reicht nicht – die Bedienoberfläche muss zum realen technologischen Ablauf passen.
Zustände sofort sichtbarStillstandsursachen verständlicherAlarme strukturiertWichtige Werte im FokusLogische NavigationWeniger unnötige Bedienwege
Schematisches Beispiel
Schematisches Beispiel: Information ohne Chaos
Keine Kundenanlage, sondern eine neutrale Schema-Darstellung: überladene Information gegenüber klarer Hierarchie.
Überladene Oberfläche
Viele gleich wichtige Elemente, wenig visuelle Priorität, das Wesentliche ist schwerer zu erfassen.
Klare Struktur
Klare Hierarchie: Zustand, Kernwerte, Alarme und Aktionen dort, wo der Bediener sie erwartet.
HMI / SCADA · INTERACTIVE
Nicht nur ansehen. Selbst bedienen.
Diese Dosier- und Mischanlage zeigt eine mögliche Bedienoberfläche. Wechseln Sie die Ansichten, starten Sie einen Zyklus und sehen Sie, wie Betriebsarten, Meldungen und Prozesswerte zusammenhängen.
01 · Ansicht wählen02 · Zyklus starten03 · Diagnose prüfen
Interaktives Beispiel · alle Werte und Ereignisse werden im Browser simuliert.
Aktivieren Sie JavaScript für die interaktive Demo. Das Beispiel umfasst Anlagenübersicht, Bedienung, Meldungen, Trends und Einstellungen.
HMI oder SCADA?
Die Grenze ist nicht immer technisch hart. Für den Kunden ist entscheidend, wie groß die Anlage ist und welche Aufgabe die Bedienoberfläche erfüllen soll.
SCADA
Überwachung und Bedienung größerer Systeme
- IPC / PC
- Mehrere Anlagenteile
- Zentrale Übersicht
- Archive, Trends, Ereignisse
Eine Information — mehrere Ebenen
Visualisierung arbeitet mit der Steuerungssoftware zusammen. Ein Prozesswert zeigt, wie reale Daten bis zum Bediener gelangen.
Sensor
Misst einen Wert in der Anlage
PLC
Verarbeitet Signal, Zustände und Grenzwerte
HMI / SCADA
Zeigt Zustand, archiviert Verlauf und erzeugt Meldungen
Bediener
Erkennt die Situation und entscheidet
Eine gute Störung sollte das Problem erklären.
„ERROR 17“ hilft dem Bediener wenig. Sinnvolle Diagnose zeigt Gerät, Bereich, fehlende Bedingung, Zeitpunkt und aktuellen Zustand – soweit diese Informationen im Projekt verfügbar sind.
ZeitAnlageZustandMeldungStatus
14:32:08Förderer 02AUTOAntriebsfreigabe fehltAKTIV
14:31:55Antrieb 02FAULTAntrieb meldet FehlerPRÜFEN
14:28:40LinieRUNAutomatikbetrieb stabilOK
Schematisches Beispiel
Den Prozess nicht nur jetzt sehen — sondern auch verstehen, was vorher passiert ist.
Trends und Archive helfen, Prozessverläufe zu analysieren, Abweichungen zu erkennen, Ereignisse zeitlich einzuordnen und nach Änderungen deren Wirkung zu prüfen.
- Temperatur und Druck
- Geschwindigkeit und Strom
- Weitere Prozesswerte
- Historie und Zeitbezug
TREND
T1P1
Schematisches Beispiel
Mit welchen Systemen ich arbeite
Siemens ist eine starke praktische Kompetenz. Architektur und Funktionen werden projektbezogen ausgewählt; weitere SCADA-Plattformen werden je nach technischer Situation bewertet.
Siemens HMI / WinCC
Vom Maschinenpanel bis zur PC-/IPC-basierten Visualisierung.
Basic PanelsComfort PanelsUnified Comfort PanelsWinCC Runtime AdvancedWinCC Runtime ProfessionalWinCC UnifiedSiemens IPC
Projektintegration
PLC-Anbindung, Rechte, Alarm Management, Archive, Rezepte und Diagnose im vereinbarten Umfang.
PLC ↔ HMISCADA / IPCPROFINETOPCMehrsprachigkeitBenutzer
Projekt in Ischewsk
Eigene HMI-Entwicklung. Die gesamte Linie im Blick.
Übersicht für Transport und Verpackung von Spanplattenpaketen: Antriebe, Zonen A/B, Bereitschaftssignale und Übergaben zwischen den Anlagenteilen. Der Bediener erkennt den Aufbau der Linie und kann einen Stillstand gezielt eingrenzen.
- Zonen A / B
- Antriebszustände
- Anlagenbereitschaft
SCADA / Diagnose
Prisma / WEBFactory wieder in Betrieb
Ein Praxisfall mit bestehender Visualisierung, Siemens S7-414 und OPC-Kommunikation.
Case 002 →Auf einen Blick verständlich
Die Oberfläche — für den Menschen an der Maschine.
Der Bediener muss keine Adressen, Bits oder interne PLC-Logik kennen. Er muss den Zustand sehen, die Ursache verstehen und den nächsten Schritt finden.
Sehen
Betriebsart, Zustand und wichtige Werte im richtigen Zusammenhang.
Verstehen
Eine Meldung benennt den betroffenen Anlagenteil und die fehlende Bedingung.
Handeln
Die passende Bedienfunktion liegt dort, wo sie gebraucht wird.
Das HMI zeigt, was die PLC weiß.
Gute Visualisierung braucht klare Zustände und eine saubere Datenstruktur in der PLC. In kompletten Projekten werden PLC und HMI deshalb gemeinsam gedacht.
PLC / HMI
Gute Visualisierung braucht klare Zustände und eine saubere Datenstruktur in der PLC. In kompletten Projekten werden PLC und HMI deshalb gemeinsam gedacht.
SPS-/PLC-Programmierung →Gute Visualisierung verkürzt die Fehlersuche.
Statt nur „Motor läuft nicht“ kann ein Interface z. B. Startanforderung, fehlende Freigabe, Drive Fault oder fehlende Rückmeldung anzeigen – sofern diese Diagnose im Projekt vorgesehen ist.
Fehlerdiagnose →Häufige Fragen
Welche HMI- und SCADA-Systeme entwickeln Sie?
Ich arbeite mit Siemens Basic, Comfort und Unified Panels, WinCC Runtime sowie IPC-/SCADA-Lösungen. Andere Plattformen werden projektbezogen geprüft.
Was ist der Unterschied zwischen HMI und SCADA?
HMI wird häufig für lokale Maschinenbedienung eingesetzt; SCADA eher für zentrale Übersichten, Archive, Ereignisse und mehrere Anlagenteile. Die tatsächliche Grenze hängt von der Architektur ab.
Kann eine bestehende Visualisierung modernisiert werden?
Ja. Zunächst werden Funktionen, Tags, Meldungen, Screens und PLC-Kommunikation analysiert. Danach wird festgelegt, was übernommen, verbessert oder ersetzt wird.
Muss das PLC-Projekt bereits fertig sein?
Für eine saubere HMI-/SCADA-Integration braucht es definierte Zustände und Signale. Bei Komplettprojekten werden PLC und Visualisierung deshalb gemeinsam entwickelt.
HMI / SCADA
Sie benötigen HMI oder SCADA für Ihre Anlage?
Senden Sie eine kurze Beschreibung der Anlage, PLC, Anzahl der gewünschten Screens oder die vorhandene Visualisierung. Ich prüfe die Aufgabe und schlage eine sinnvolle Interface-Struktur vor.
