01
Новый привод
Подбор и техническая оценка преобразователя, подготовка конфигурации и пусконаладка с учётом двигателя, управления и условий установки.
Двигатель → подбор → пускЭнергия / Управление / Движение
Настройкачастотныхпреобразователей
От команды PLC — к движению реального механизма.
Настройка и пусконаладка частотных преобразователей для промышленного оборудования. Двигатель, привод, PLC, промышленная связь и механика — одна система, а не отдельные задачи.
Подбор · Настройка · Замена · Интеграция
100+пусконаладок частотных преобразователей
Одна система — общий результат
Привод превращает команду в движение.
PLC определяет, что должна сделать установка. Настройка привода определяет, как двигатель реализует эту команду: с нужной динамикой и согласованной реакцией на изменения нагрузки.
ДатчикиСостояние установки
↓HMI / SCADAОператор и диагностика
↕PLC / ПЛКЛогика и команды
Команда ↔ статус↔
ЭлектропитаниеСиловая цепь↓
Частотный преобразовательНастройка под двигатель и задачу
Управляемое питание→
ДвигательМомент и скорость
Вращение / усилие→
МеханизмРабота в процессе
Обратная связь: состояние, фактические значения, отклонения↩
Не только «Пуск / Стоп»
Частотник — это поведение механизма.
Настройка частотника — это согласование двигателя, нагрузки и логики управления. Важны не только запуск, но и разгон, рабочий режим, торможение и реакция на отклонения.
- Двигатель и нагрузка
- Данные двигателя, ток, момент, нагрузка и особенности механизма.
- Динамика
- Диапазон скорости, разгон, замедление и тормозное поведение.
- Управление
- Режим работы, источник задания, разрешения и связь с PLC.
- Реакции и диагностика
- Состояния, ошибки, согласованные реакции и доступные диагностические данные.
Скорость
РазгонРабочая скоростьТорможение
Время →
100+
пусконаладок частотных преобразователей
Практика, которая помогает видеть не только параметры, но и поведение механизма.
Опыт с разными платформами
С какими приводами работаю
Важный технический профиль
Siemens SINAMICS
Siemens SINAMICS — значительная часть практики. Выбор решения при этом определяется задачей, двигателем и существующей системой управления.
Также в практической работе
- SEW
- Danfoss
- ABB
- Schneider Electric
- Mitsubishi
- Emotron
- Lenze
Точная серия, функции и возможности интеграции проверяются по документации конкретного устройства. Один бренд не означает одинаковые возможности всех его приводов.
От первого пуска до замены
Что нужно сделать с вашим приводом?
02
Замена старого преобразователя
Разбор существующей функции, определение подходящего замещения и интеграция в имеющуюся электрическую схему и PLC-программу.
Существующая функция → новое решение03
Настройка под механизм
Согласование заданий, динамики и торможения с реальной нагрузкой. Проверка поведения не только без нагрузки, но и в рабочем процессе.
Динамика → нагрузка → результат04
PLC и промышленная связь
Интеграция управляющих и статусных слов, заданий, фактических значений и диагностических сообщений в систему управления.
Команда ↔ состояние05
Диагностика
Поиск причины во взаимодействии привода, двигателя, электрической части, PLC и механики — вместо повторного сброса одной и той же ошибки.
Причина → решение → проверкаСохранить функцию. Обновить технику.
Старый привод больше не выпускается?
Это не всегда означает замену всей машины. Сначала я анализирую существующий двигатель, электрическую часть, интерфейсы и роль привода в процессе. Затем можно определить технически обоснованную замену.
- Двигатель, мощность и ток
- Торможение и механическая задача
- Входы, выходы и интерфейсы
- Промышленная сеть и PLC-логика
Реальный проект · Кейс 001

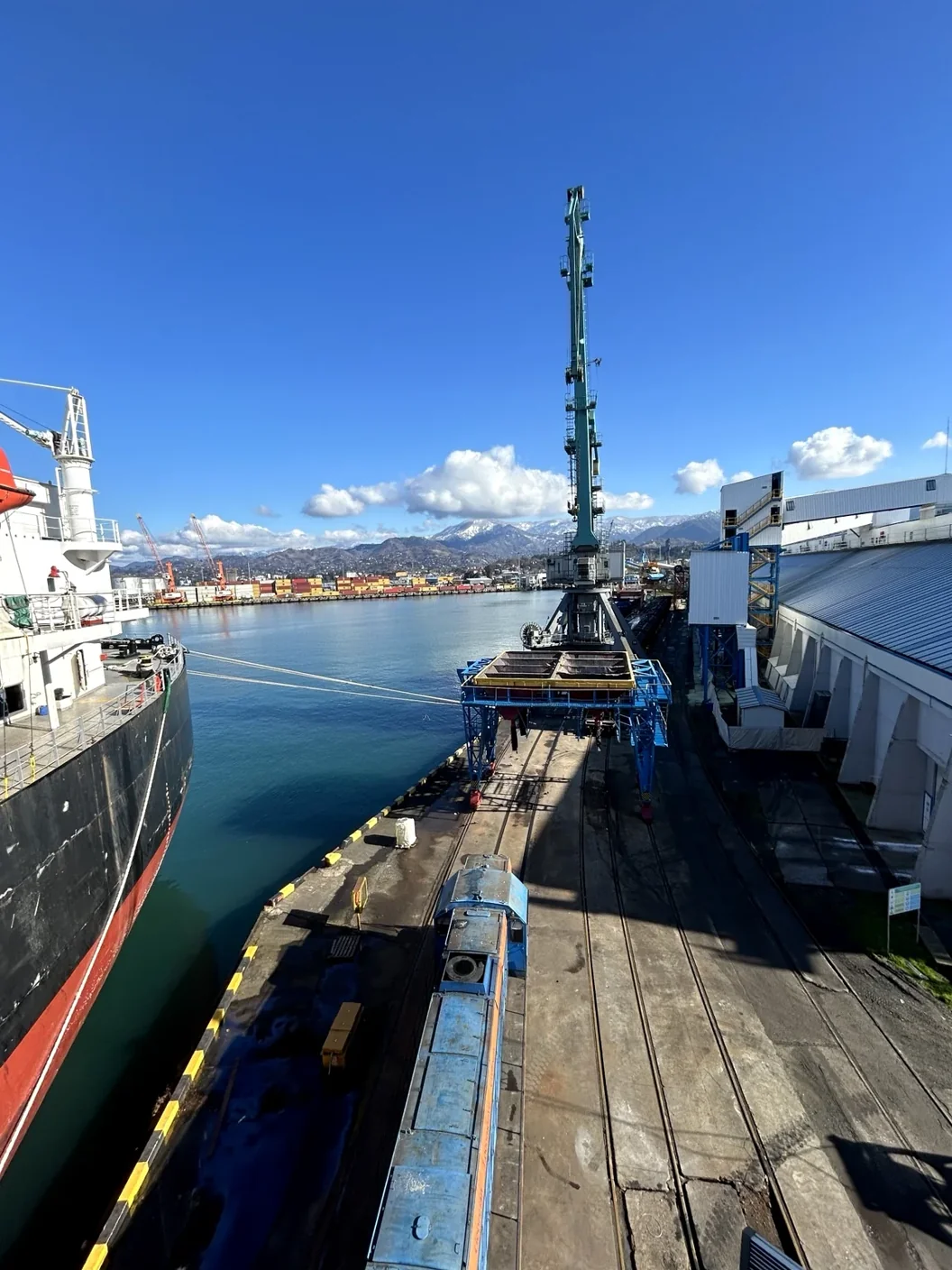

Портовый кран 12 т. Новая приводная система.
5частотных преобразователейMannesmann → Emotron
- Задача
- Устаревшие преобразователи Mannesmann больше не поддерживались, запасных частей не было. При отказе кран мог остановиться на неопределённый срок.
- Работа
- Подбор оборудования с производителем, адаптация электрических схем и монтажной документации, доработка STEP 7, интеграция приводов и пусконаладка на объекте.
- Результат
- Кран модернизирован и введён в эксплуатацию. Подготовлен инженерный PG для последующей удалённой диагностики и поддержки.
Привод + PLC
Привод должен понимать PLC — и наоборот.
В промышленной системе обмен часто выходит за пределы дискретного «Пуск / Стоп». По доступному интерфейсу передаются команды, задания, состояния и информация для диагностики.
PLCПривод
PLC → привод
- Пуск / Стоп
- Задание скорости
- Команды и разрешения
Привод → PLC
- Фактические значения
- Ток, скорость, состояние
- Ошибки и диагностика
PROFINET, PROFIBUS, Modbus RTU/TCP или CAN — по возможностям конкретного преобразователя, его опций и контроллера. Не каждый привод поддерживает все перечисленные протоколы.
Не для шкафа — для процесса
Настройка привода начинается с механизма.
Настройка частотного преобразователя начинается с понимания нагрузки: двигатель, передача, инерция и требуемая динамика определяют, как должен работать привод. Это отличает реальную пусконаладку от простого ввода параметров.

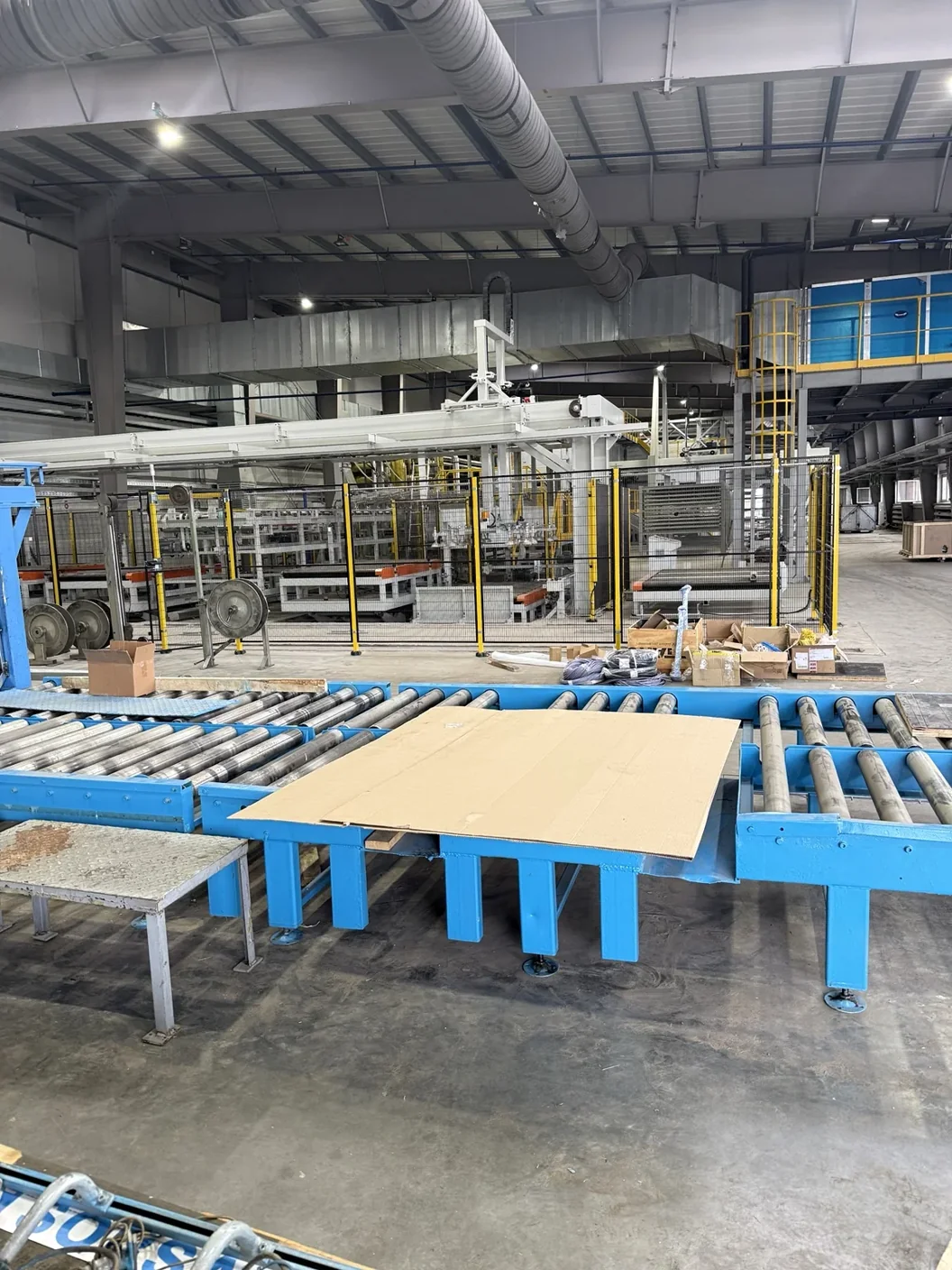

- Конвейеры
- Насосы и вентиляторы
- Крановые механизмы
- Шнеки
- Производственные машины
Проверка в реальной работе
Пуск — не финал. Важно поведение под нагрузкой.
Пусконаладка частотного преобразователя — замкнутый инженерный процесс: данные и команды проверяются на установке, а результат используется для уточнения настройки.
- 01
Данные двигателя
Исходные характеристики и задача.
- 02
Конфигурация
Параметры двигателя и выбранный режим.
- 03
Управление
Источники команд, заданий и статусы.
- 04
Проверка
Контроль функций в согласованных условиях.
- 05
Рабочая нагрузка
Поведение механизма в процессе.
- 06
Оптимизация
Уточнение динамики и реакций.
- 07
Диагностика
Проверка состояний и результата.
При отклонениях возвращаемся к соответствующему этапу. Это схема работы специалиста, а не инструкция по самостоятельной настройке.
После настройки — понятная передача.
В согласованном объёме передаю параметры и резервные копии, актуализированные схемы, описание изменений и пояснения для персонала. Заказчик должен понимать, с каким состоянием системы он продолжает работу.
Ещё один пример · Кейс 005

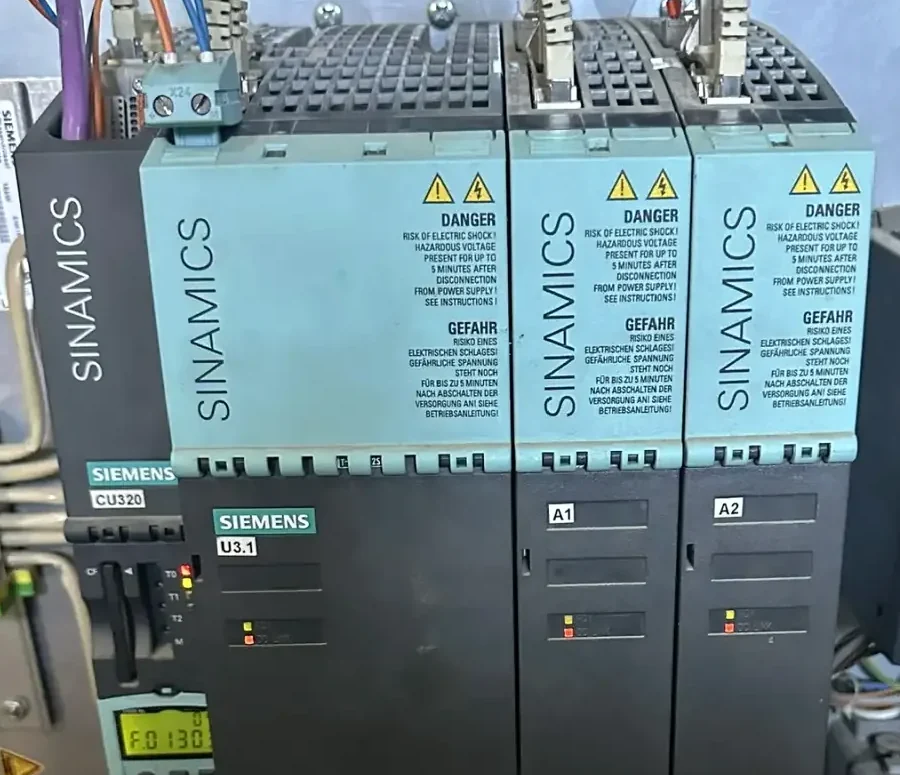

Siemens SINAMICS: причина была в двигателе.

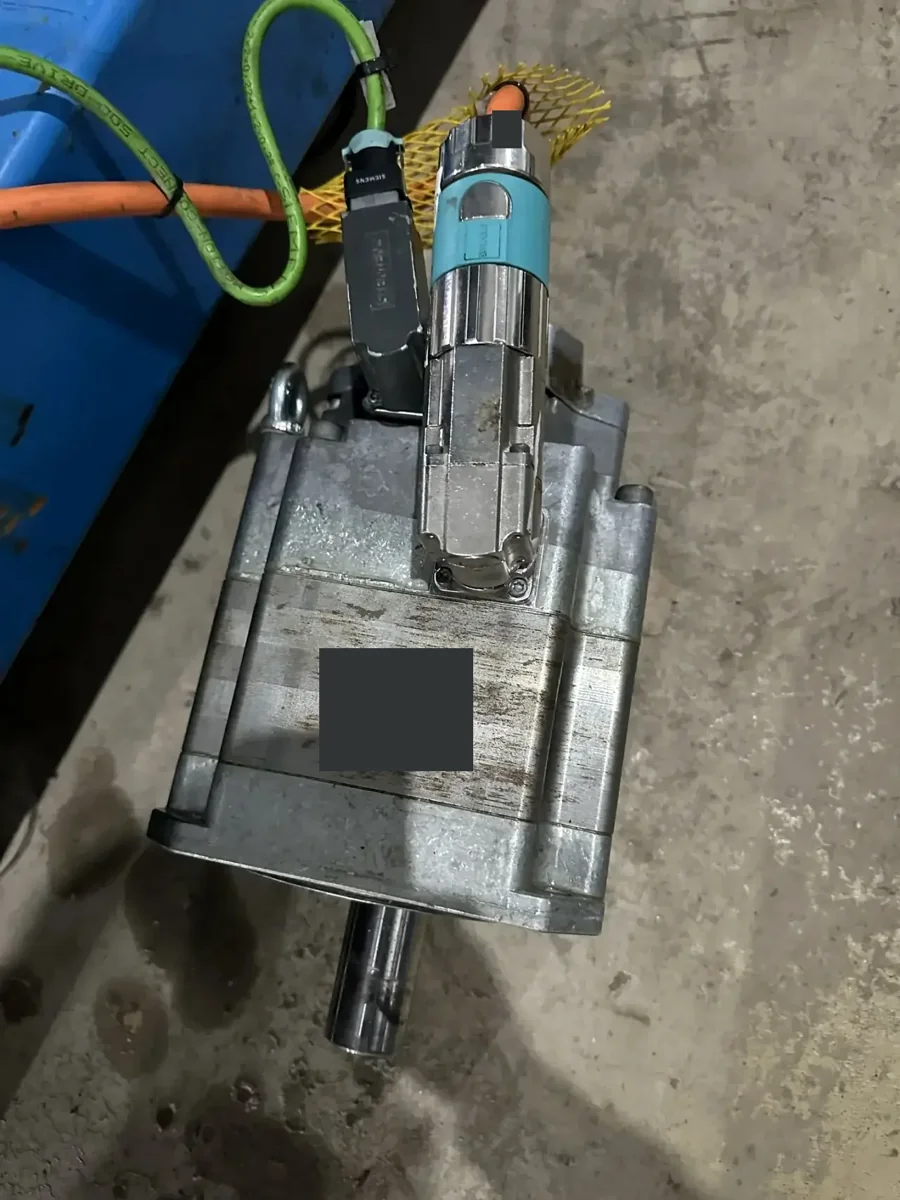

После попадания воды в серводвигатель был повреждён встроенный энкодер. Диагностика позволила подтвердить аппаратную причину отказа. Этот случай показывает, почему привод и двигатель нужно исследовать вместе.
Сервопривод — отдельный вид приводной задачи; это не пример типовой настройки частотника.
FAQ
Коротко о задаче
Что входит в настройку частотного преобразователя?
Анализ двигателя и механизма, выбор режима управления, согласование заданий и динамики, проверка связи с PLC и работы под нагрузкой. Точный объём определяется оборудованием и задачей.
Можно ли заменить преобразователь другой марки?
Такой вариант рассматривается после проверки электрических данных, двигателя, торможения, интерфейсов и PLC-логики. Совместимость и объём адаптации нужно подтвердить до замены.
Возможна ли настройка частотника удалённо?
При подходящем доступе можно проверить конфигурацию, связь и диагностические данные. Измерения, переподключение и физические проверки выполняет квалифицированный специалист на объекте; возможность удалённой работы согласуется заранее.
Что отправить для предварительного обсуждения?
Тип преобразователя и двигателя, краткое описание механизма и задачи, имеющиеся схемы и описание системы управления. При неисправности полезны сохранённые сообщения и сведения о ранее выполненных работах.
Есть задача по частотному преобразователю?
Новый привод, замена устаревшего преобразователя, настройка под механизм или связь с PLC — пришлите тип устройства, данные двигателя и краткое описание задачи. Я посмотрю исходные данные и предложу следующий технический шаг.
